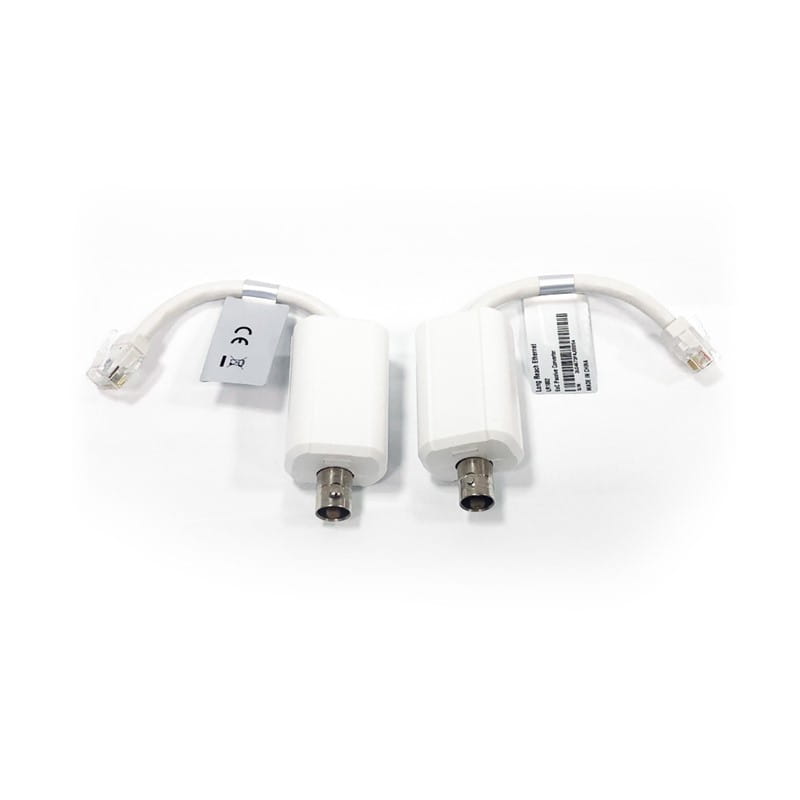

LR1002

Konwerter pasywny EoC, RG59 kabel koncentryczny: 400m/100Mbps, 1000m/10Mbps...

Gwarancja: 36 mies.

Karta katalogowa

Tekstowa zawartość karty katalogowej PDF:

LR1002
LR1002
Konwerter pasywny EoC
• Zgodny ze standardami EEE802.3, IEEE802.3u
• Porty: 1x BNC, 1x RJ45
• Auto MDI-MDIX
• Szeroki zakres temperatur pracy
• Przepustowość po kablu koncentrycznym RG59:
400 m / 100 Mb/s, 1000 m / 10 Mb/s
• Pozwala na transmisję zasilania na dalekie zasięgi
przez kabel koncentryczny

Konfiguracja
Specyfikacja techniczna
Zastosowanie

Porty
1x 10/100 Mb/s Base-TX
1x BNC
Pobór mocy< 1 W
Przepustowość
RG59 kabel koncentryczny:
400 m / 100Mb/s, 1000 m / 10 Mb/s
Protokół PoEBrak (moc podawana na wejście z przełącznika PoE)
Zgodny z standardamiIEEE802.3, IEEE802.3u
Ochrona przed wyła-
dowaniami atm.
Tryb wspólny 6 kV
Tryb różnicowy 2 kV
Temperatura pracy-40°C ~ 60°C
Wilgotność pracy0% ~ 95%
Waga28,3g
Wymiary 56 x 27 x 21 mm

Przewód koncentryczny RG59, max. rezystancja 5Ω / 100 m
Długość przewodu [m]Przy zasilaniu 48VPrzy zasilaniu 53V
100
Przepustowość [Mb/s]100 100
Max. obciążenie PoE [W]25,5 25,5
Max. obciązenie Hi-PoE [W]50 52
TrybIEEE / E100 IEEE / E100
200
Przepustowość [Mb/s]100 100
Max. obciążenie PoE [W]25,5 25,5
Max. obciązenie Hi-PoE [W]30 48
TrybE100 E100
300
Przepustowość [Mb/s]100 100
Max. obciążenie PoE [W]18 25,5
Max. obciązenie Hi-PoE [W]18 30
TrybE100 E100
400
Przepustowość [Mb/s]100 100
Max. obciążenie PoE [W]15 20
Max. obciązenie Hi-PoE [W]15 23
TrybE100 E100
500
Przepustowość [Mb/s]10 10
Max. obciążenie PoE [W]12 16
Max. obciązenie Hi-PoE [W]12 16
TrybE10 E10
800
Przepustowość [Mb/s]10 10
Max. obciążenie PoE [W]6 10
Max. obciązenie Hi-PoE [W]6 10
TrybE10 E10
1000
Przepustowość [Mb/s]10 10
Max. obciążenie PoE [W]5 8
Max. obciązenie Hi-PoE [W]5 8
TrybE10 E10

www.dahuasecurity.com/pl
© 2018 Dahua. All rights reserved.
Dahua Technology Poland Sp. z o.o. | ul. Salsy 2, 02-823 Warszawa | pomoc techniczna: wsparcie.pl@global.dahuatech.com
Opis produktu
LR1002 jest to pasywny transformator obrazu wideo, przejście z UTP
na BNC. Konwerter ten umożliwia transmisję zasilania dalekiego
zasięgu przez kabel koncentryczny. Adapter ten ma jeden port BNC
oraz RJ45. Posiada 2 tryby transmisji 100 Mb/s oraz 10 Mb/s.

Coaxial Cable
ePoE Switch
LR1002

ePoE IPC
